【系统概述】

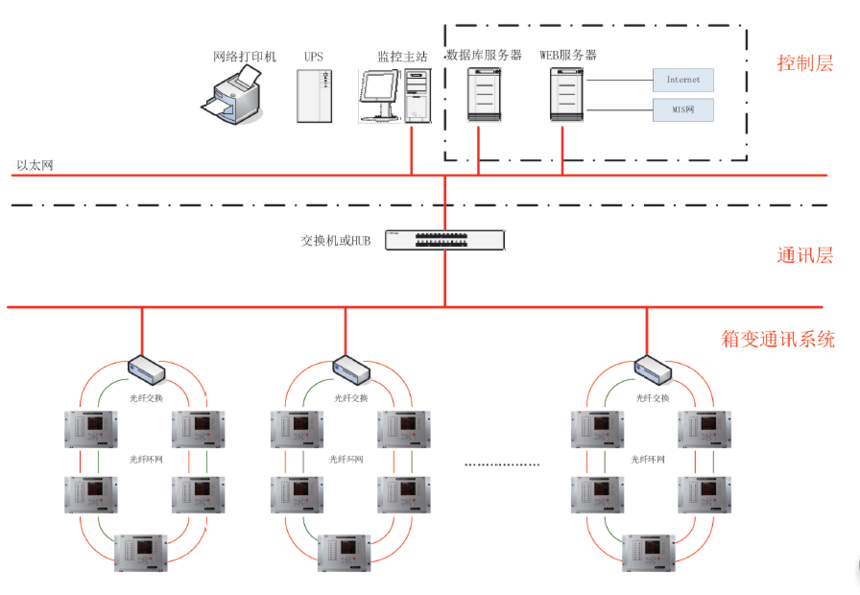

        ZRR-9002风力/光伏发电厂监控系统由安装于每台箱变内的箱变测控装置、箱变监控后台、自愈式光纤以太网交换机以及光纤连接设备及附件等组成。其中箱变监控后台可与升压站监控系统集成，由升压站监控系统组态。箱变测控单元通过自愈式光纤以太网环网与升压站内监控后台进行通信，实现数据交换，完成对箱变的控制和数据采集。自愈式光纤以太网交换机的数量根据风场/光伏箱变监控装置所组成的光纤环网数量而定。

【系统功能】

        远程控制：对有电操功能的开关实现远程控分和控合操作。

        变压器非电量保护：可实现变压器高温报警、变压器超高温跳闸、压力释放阀动作信号、变压器油位高/低告警等非电量保护。

        变压器低压侧电气信息采集：包括变压器低压侧三相电流、三相电压、频率、功率因数、有功功率、无功功率、有功电度、无功电度等。

        箱变开关量信号的采集：包括高压侧熔断器状态信号、高压侧负荷开关位置信号、690V低压断路器位置信号、箱变工作电源消失信号、箱变门位置信号（高低压室门位置）、箱变火灾报警信号等。

        箱变油温的PT100信号或4~20mA电流信号的监测。
